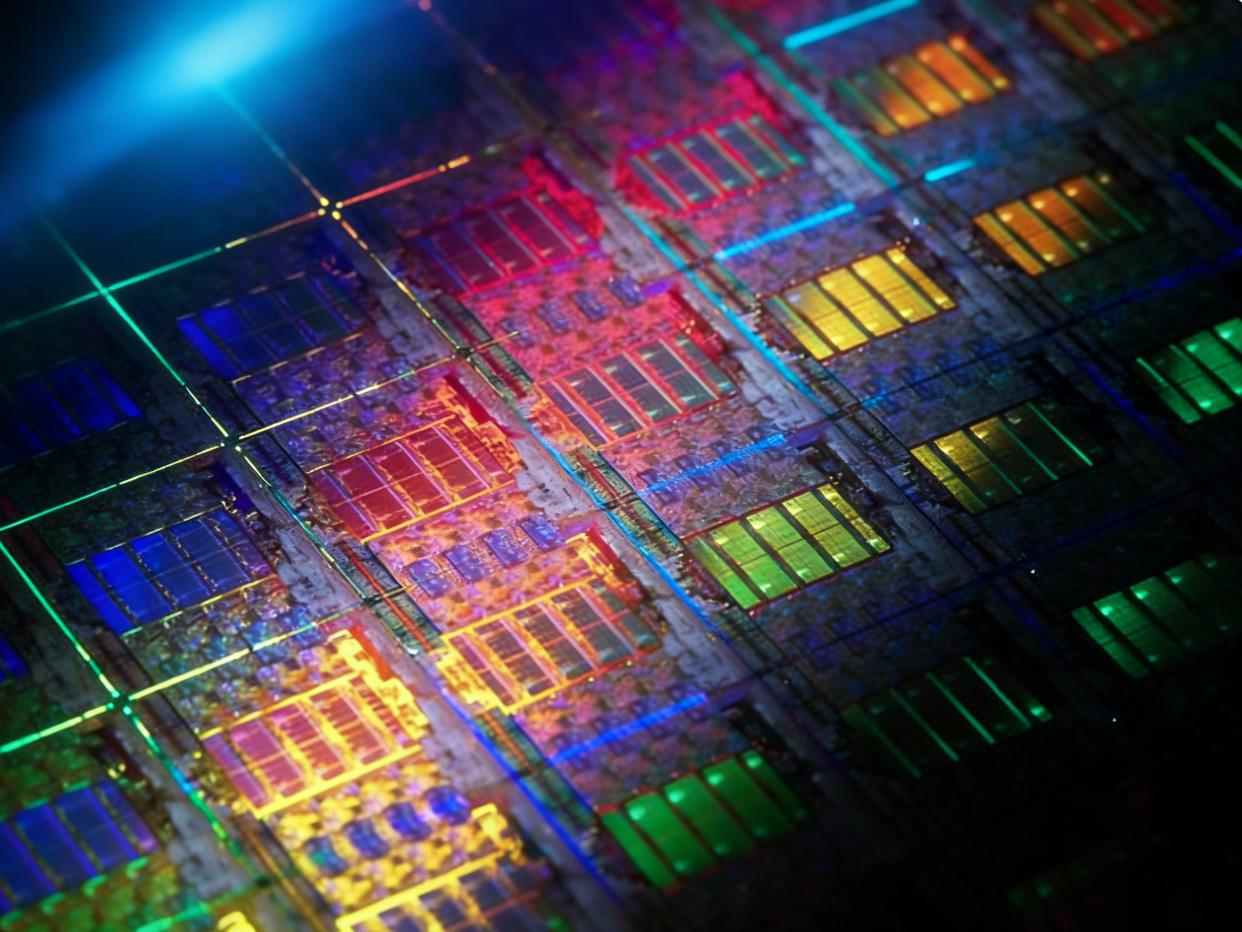

所谓“7nm”，在当代工艺语境中，早已不是几何尺寸的直接映射，而是综合性能指标体系的集合，核心衡量包括：
晶体管密度（Transistor Density）
性能/功耗比（PPA：Performance/Power/Area）
互连延迟与寄生电容控制
多重图形化复杂度（Multi-patterning）
在EUV受限的现实条件下，国内7nm大概率依赖**DUV光刻+多重曝光（如SAQP）**实现。这意味着：
难点不在“能否做出”，而在“能否规模化稳定量产”。
其核心挑战在于：
掩膜版数量暴增 → 成本与误差同步上升
对准精度要求极限提升 → 良率极易波动
工艺窗口极窄 → 制造稳定性压力巨大
换言之，7nm真正的门槛，是良率控制与长期稳定生产能力。
从产业结构来看，华虹入局的意义在于改变供给格局：
从“中芯单点支撑” → “多厂并行推进”
从“脆弱依赖结构” → “冗余安全结构”
这一变化带来三大深层效应：
单一晶圆厂一旦受限，下游即全面受制；多厂并行，则可形成缓冲与替代。
当先进制程供给不再唯一，芯片设计公司在价格与产能分配上将更具主动性。
不同厂商在FinFET结构优化、互连设计、工艺参数调优上形成差异，反而促进整体进步。
7nm产线投资规模通常是28nm的两倍以上，这背后意味着产业链的系统升级：
刻蚀设备（Etcher）：决定线宽与结构精度
薄膜沉积（ALD/CVD/PVD）：影响器件一致性
清洗设备（Wet Clean）：控制缺陷密度
检测与计量（Metrology）：决定良率闭环能力
这一轮扩产的真正意义在于：
国产设备厂商正从“验证能用”迈向“规模可用”。
而设备行业的核心壁垒在于：
稳定性（MTBF）
工艺重复性
长周期运行能力
只有在7nm这种高压环境下持续运行，企业才能完成数据积累与技术跃迁。
设计端与制造端的联动，释放出清晰信号：国产算力体系正在形成闭环。
当前链条逐渐清晰：
设计端：华为、壁仞、摩尔线程等
制造端：中芯国际、华虹
设备材料端：本土化率持续提升
在7nm节点下，芯片设计的优化空间显著扩大：
更高主频与算力密度
更优能效比（Energy Efficiency）
更复杂架构集成（Chiplet/先进封装协同）
尤其在AI芯片领域，7nm正处于一个关键平衡点：
性能足够先进，成本尚可控制，是当前“算力性价比最优区间”之一。
先进制程对消费市场的影响，从来不是瞬时发生，而是遵循技术扩散路径：
AI训练、数据中心优先占用先进产能
工作站、专业图形、边缘计算逐步采用
当良率提升、成本下降后，进入主流市场
这一周期通常存在2–4年滞后。
因此短期来看：
DIY玩家不会立刻感知变化
消费级CPU/GPU仍以成熟制程为主
但长期而言：
国产GPU/CPU迭代将加速
成本结构逐步优化
市场竞争加剧，价格更具弹性
届时，“是否选择国产”将从情绪问题转为理性选择。
必须理性看待差距，当前关键短板集中在三方面：
EUV不仅提升分辨率，更简化工艺流程。缺失意味着：
多重曝光增加成本
工艺复杂度显著提升
良率控制难度加大
如CoWoS、3D堆叠等技术，仍是国内短板之一。
先进制程竞争本质是“设计+工艺”协同优化，这需要长期积累。
若以更宏观视角观之，此次突破的本质在于：
改变了国产先进制造能力的“函数形态”。
当产业具备以下特征：
多主体参与（不再单点依赖）
稳定量产能力（不再实验性质）
产业链协同（不再割裂发展）
系统便由“脆性”转向“韧性”。
这意味着：
技术进步将从线性增长 → 加速增长
产业竞争从“追赶” → “局部对抗”
华虹之进，不在喧哗处见锋芒，而在深水处见力量。
它标志着国产半导体，从孤勇突围，走向体系作战。
对行业而言，这是制造能力的再分布；
对市场而言，这是供给结构的再平衡；
对用户而言，这是未来选择权的悄然扩张。
或许不久之后，当我们再议装机之道，不再只是“性价比”与“品牌”的博弈，而是多了一重维度——
技术主权与产业自信。
