在纷纭激荡的移动时代,硬件之争早已不再是“尺寸与速度”的单线对抗,而是系统工程、生态协同与技术哲学的综合考验。佰维 Mini SSD CL100 的出现,正如在固态存储领域落下一枚“结构性创新”的标记,它以近乎极限的体积压缩与高性能输出,将存储介质从外设级别推向“器件级嵌入”的新维度。

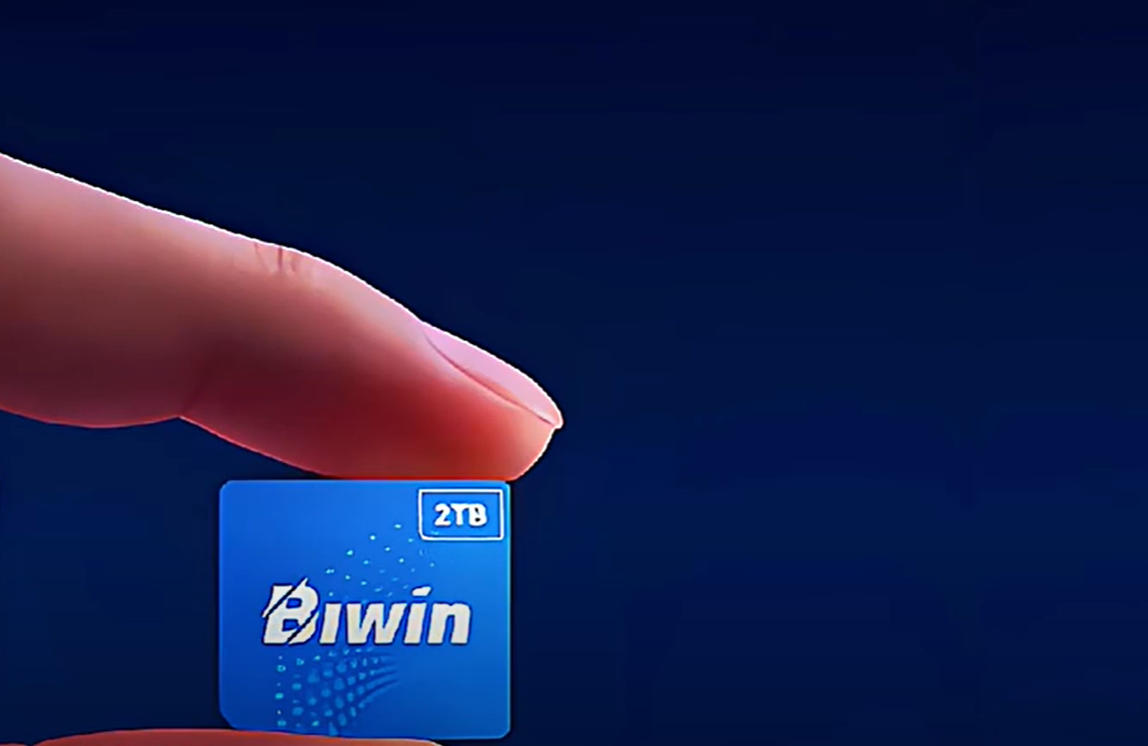

CL100 的 15×17×1.4mm 微型化,绝非单纯的物理收缩,而是封装技术、散热路径规划、信号完整性控制的综合成果。
1. LGA 封装的技术要义
LGA(Land Grid Array)相比传统 BGA,有三项核心优势:
接触面更稳定,信号延迟与抖动显著降低;
抗机械应力能力更强,为小型化器件的抗摔与耐用性奠基;
更容易实现可拆卸式结构,为 CL100 的卡槽化扩展形态提供技术条件。
2. 极限尺寸下的热管理挑战
超微尺寸意味着散热路径缩短、热通量密集。CL100 依赖:
高效率 PMIC(电源管理芯片)降低整体功耗;
NVMe 控制器的能耗曲线优化;
配套 RD510 中的主动散热设计,构建“外部热补偿生态”。
这是“本体低功耗 + 外部散热协同”的混合式散热体系。
3. 空间工程的再定义
在 15mm 的空间中塞入 2TB 容量,是对颗粒堆叠密度与 PCB 布局的极限压缩。其设计思路已从过去的“组件堆叠”,迈向“系统级封装”(SiP)的方向,意味着存储会逐渐成为设备主板不可感知的隐性单元。
CL100 采用 PCIe 4.0 x2 + NVMe 1.4,在仅两条通道的前提下,实现顺序读写 3700/3400MB/s 的成绩,其实体现了两个隐藏优势:
1. 通道利用率的优化
NVMe 1.4 提供了更高效的命令队列管理与低延迟处理机制。
在小型设备中,通道数受限,但协议优化使得“性能密度”提升。
2. 颗粒架构的优势
CL100 很可能采用高质量 TLC 颗粒(或更高等级),辅以动态 SLC Cache。
在掌机、轻薄本这类“连续读写多、局部高负载”的场景下,其能提供更稳定的延迟表现。
随机 IOPS 高达 550K/650K,则源自控制器的高并行度调度能力。
换言之,它不是“体积缩小的 SSD”,而是“为微空间环境重构过的存储架构”。
从技术角度看,“卡槽式扩容”本质上是一次用户体验(UX)范式重构。
从“工具化”到“手势化”
传统扩容=拆机+工具+数据迁移
CL100 扩容=开仓→插卡→锁定
硬件操作第一次像“更换 SIM 卡”般自然,这意味着用户行为模型被重新定义。
扩容从“专业行为”变为“日常动作”
这是存储的“去工程化”。
它让掌机、轻薄本等设备的设计师获得更多内部空间——风扇更大、主板更干净、续航更强,这体现了产业链逻辑的连锁影响。
CL100 的生态策略具有明显的“模块化存储系统”意图。
掌机的性能瓶颈不在 GPU,而在:
游戏载入速度
场景切换延迟
大型资源读写的稳定性
CL100 的 I/O 密度刚好解决这三点,使得掌机的整体性能体验“被放大”。
RD510 不只是读卡器,而是:
USB4 + NVMe 协议的高速传输桥
带主动散热的便携式高速数据节点
可被用于电脑、掌机、相机、移动终端的数据枢纽
它让 CL100 的功能从“设备内部”延伸到“设备之间”,形成了跨场景的高速存储循环。
IP68 + 3米跌落,并不是简单的“做个加固壳”,而是结构层级的强化——
LGA 封装使焊点应力分布均匀;
封装材料具备更强的抗腐蚀和抗湿性能;
无活动金属触点暴露,减少氧化风险。
这意味着 CL100 不是“便携 SSD”,而是“战术级数据介质”的消费版。
CL100 所代表的趋势,可以归纳为三条技术主线:
未来轻薄本、掌机、平板乃至手机,都会倾向采用
SIM 卡式存储模块 + 主板插槽化架构
这是可维护性、可升级性与空间效率的兼容方案。
这将让用户重新掌握存储自主权,推动设备厂商开放内部空间结构。
它的意义如同当年 M.2 替代 SATA:
一次跨代式形态升级,为未来 10 年的硬件设计定下方向。
佰维 Mini SSD CL100 是消费级存储的一次跃迁,它以极致微型化为矛,刺破传统存储的空间壁垒;以旗舰性能为盾,抵御移动时代的高负载需求;以独特的卡槽式形态,刻画出新的硬件交互秩序;以跨平台生态,构筑出未来个人计算的高速纽带。
